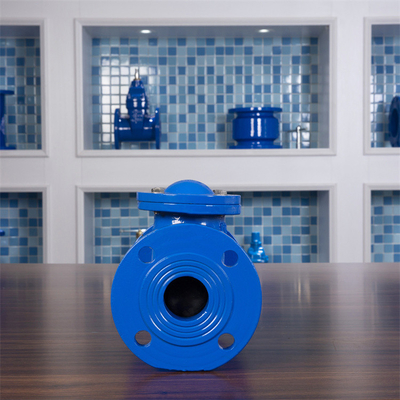

Zawór zwrotny kulowy jest zaworem zwrotnym z wielokulową, wielokanałową, wielostożkową odwróconą strukturą płynu, składającą się głównie z przednich i tylnych korpusów zaworów, kulek gumowych, korpusów stożkowych itp.

Jego zasada działania to: gumowa kulka toczy się w kopule o krótkim skoku, aby zrealizować otwieranie i zamykanie zaworu.Kiedy pompa wodna uruchamia się, woda pędzi pod działaniem ciśnienia, otwierając gumową kulkę, tak że gumowa kulka toczy się w prawo, jej położenie jest ustalane przez stożek w tylnym korpusie zaworu, a zawór zwrotny otwiera się;po zatrzymaniu pompy, ze względu na ciśnienie wody powrotnej, gumowa kulka przetoczy się do lewego przedniego korpusu zaworu, aby zamknąć zawór zwrotny.Gumowa kula wykonana jest z pustej stalowej kuli, a guma o dobrej elastyczności może nie tylko zapewnić uszczelnienie, ale także zmniejszyć uszkodzenia systemu rurociągów podczas procesu zamykania zaworu.Gdy zawór jest otwarty, korpus w kształcie stożka z otworami może zamocować stalową kulkę i wyeliminować nacisk w obszarze styku między gumową kulką a korpusem w kształcie stożka, dzięki czemu kontakt jest kontaktem powierzchniowym i spowodowaną stratą hydrauliczną przez wibracje gumowej kulki w korpusie zaworu jest zmniejszona.

Gumowa kula wykonana jest z pustej stalowej kuli, a guma o dobrej elastyczności może zapewnić uszczelnienie i zmniejszyć uszkodzenia systemu rurociągów podczas procesu zamykania zaworu.Stożek z otworami mocuje stalową kulkę po otwarciu zaworu i eliminuje nacisk na powierzchnię styku między gumową kulką a stożkiem, zapewniając kontakt powierzchni styku, zmniejszając straty hydrauliczne spowodowane wibracjami gumowej kulki w zaworze .W dużych systemach rurociągów zastosowanie trójprzepływowych lub czteroprzepływowych sferycznych zaworów zwrotnych może zastąpić dużą konstrukcję płyty zaworowej, zmniejszyć ciężar płyty zaworowej i uczynić wewnętrzny kanał przepływowy niezależną porowatą strukturą.Kula jest umieszczona w każdym otworze, a ciecz jest w trakcie wchodzenia do korpusu zaworu i procesu wypływu, idą swoją drogą, nie ingerując w siebie, zmniejszając siłę uderzenia i wibracje podczas procesu zamykania zaworu, redukując hałas i całkowicie eliminując awarię działającej kuli.W wielokanałowym kulowym zaworze zwrotnym nie ma części przegubowych (istnienie wału i tulei, nie ma względnego mechanicznego ruchu tarcia, w porównaniu z zaworem zwrotnym wychylnym, nie ma części zużywającej się, ma dłuższą żywotność i nie ma prac konserwacyjnych.

Warunki techniczne i materiały:

1. Długość konstrukcji zgodna z EN 558-1, seria podstawowa 48 (DIN 3202 F6)
2. Połączenie kołnierzowe zgodne z EN 1092-2
3. Miękka uszczelka
4. Pełny otwór
5. Obowiązująca temperatura: -20 ℃ ~ 120 ℃
6. Korpus zaworu: żeliwo/żeliwo sferoidalne
7. Piłka: pakiet EPDM
8. Obowiązujący rozmiar: DN50 (DN800)

Schemat struktury produktu i główne wymiary:
