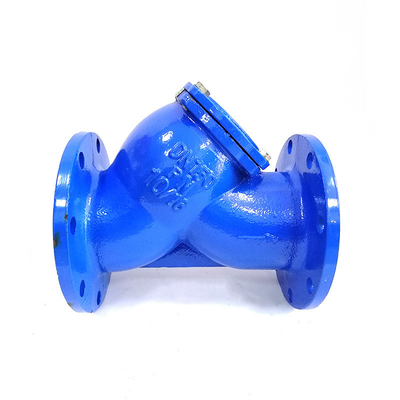

Zawory filtrujące Y z kołnierzem z żeliwa sferoidalnego PN10 DN150 Standardowy filtr siatkowy

Opis produktu

Konstrukcja filtra typu Y charakteryzuje się niskimi oporami i wygodnym odprowadzaniem ścieków.

Filtr typu Y składa się głównie z rury łączącej, rury głównej, ekranu filtra, kołnierza, pokrywy kołnierza i łącznika.Gdy ciecz dostaje się do koszyka filtra przez główną rurę, stałe zanieczyszczenia są blokowane w niebieskim filtrze, a czysty płyn przechodzi przez koszyk filtra i jest odprowadzany z wylotu filtra.

Powodem, dla którego sito filtra jest wykonane w kształcie cylindrycznego kosza filtracyjnego, jest zwiększenie jego wytrzymałości, która jest mocniejsza niż sito jednowarstwowe, a pokrywę kołnierza na dolnym końcu interfejsu w kształcie litery Y można odkręcić okresowo usuwaj cząstki osadzone w koszu filtra.

Filtr typu Y charakteryzuje się zaawansowaną konstrukcją, małą opornością i wygodnym odprowadzaniem ścieków.Odpowiednim medium filtra typu Y może być woda, olej i gaz.Ogólnie sieć wodociągowa ma rozmiar 18-30 oczek, sieć wentylacyjna ma rozmiar 10-100 oczek, a sieć przepuszczająca olej ma rozmiar oczek 100-480 oczek.Filtr koszowy składa się głównie z rury łączącej, rury głównej, filtra niebieskiego, kołnierza, pokrywy kołnierza i elementów złącznych.Gdy ciecz dostanie się do niebieskiego filtra przez główną rurę, stałe cząstki zanieczyszczeń są blokowane w niebieskim filtrze, a czysty płyn przechodzi przez niebieski filtr i jest odprowadzany z wylotu filtra.

1. Ładne modelowanie, otwór do prób ciśnieniowych jest ustawiony na korpusie.
2. Wygodne i szybkie w użyciu. W zależności od wymagań użytkownika, korek wkręcany na korpusie można zamienić na zawór kulowy i podłączyć jego wylot do rury kanalizacyjnej, dzięki czemu można czerpać ścieki pod ciśnieniem, a nie usuwać maska.
3. Ekrany filtrujące o różnych dokładnościach filtrowania mogą być dostarczone zgodnie z wymaganiami użytkownika, dzięki czemu ekran filtrujący jest wygodniejszy do czyszczenia.
4. Kanał płynu został zaprojektowany naukowo i rozsądnie, mniejszy opór przepływu i większy przepływ. Całkowita powierzchnia siatki wynosi 3-4 razy więcej niż DN.
5. Typ teleskopowy sprawia, że ​​montaż i demontaż są wygodniejsze.





filtr typu Y (zmniejszona średnica)	grubość kołnierza	kołnierz zewnętrzny okrąg	długość struktury	wysokość linii wodnej	średnica linii wodnej	Wzrost	średnica ekranu	długość filtra	otwór filtra	odległość od środka filtra	waga	długość
DN50	12,5	156	201	2	102	185	48	85	2	4	4,5	205
DN65	12	175	217	2	123	210	60	95	2	4	6,5	220
DN80	14	190	247	2	134	242	68	116	2	4	8	250
DN100	14,5	209	293,5	2	157	265	82	137	2	4	10,5	298
DN125	20	240									14	315
DN150	24	280	335				113	165	2	5	19	350
DN200	24	335	405								34	410
DN250	24	405	460								58	525
DN300	24	460	520								80	605
DN350	25	520	580								98	627
DN400	27	580									126	630





profil firmy



Fabryka zaworów Fengbao jest fabryką podmiotów z profesjonalnym doświadczeniem produkcyjnym i profesjonalną technologią produkcji.Firma przestrzega filozofii biznesowej „zorientowanej na klienta, zorientowanej na jakość, uważnej obsługi”, integruje wszelkiego rodzaju zasoby przewagi zawodowej i tworzy opłacalne produkty.Firma posiada doskonały zespół R&D, zajmujący się tworzeniem godnych zaufania produktów.Szukaj nowego rozwoju i stwórz nową markę.



Podstawowy zespół składa się z profesjonalistów z doświadczeniem w zakresie badań i rozwoju produktów, produkcji i eksploatacji.Firma przywiązuje dużą wagę do rozwoju swoich pracowników w okresie dorastania, od dawna dba o spójność i poprawę ich poczucia odpowiedzialności, poziomu technicznego i wiedzy zawodowej.Firma zapewnia możliwości i platformy rozwoju dla każdego doskonałego pracownika, zapewnia ustandaryzowany system szkoleń i mechanizmów awansu oraz pomaga pracownikom doskonalić się i rozwijać w ich własnym obszarze pracy.



Produkty firmy charakteryzują się przede wszystkim odpowiednią ceną, doskonałą jakością oraz wysokimi parametrami kosztowymi.Niezależne badania i rozwój firmy, produkcja, unikalna produkcja, aby osiągnąć najwyższą jakość i preferowaną przez większość klientów!



































































































































































































































































































































P: Jak długi jest czas dostawy?

Odp .: Generalnie jest to 15-30 dni.Jeśli towar jest w magazynie 5 dni lub jeśli materiał nie jest w magazynie, wymaga to 10 dni powyżej, jest to zgodne z ilością.

P: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?

Odp .: Tak, możemy zaoferować próbkę za darmo, ale nie ponosimy kosztów frachtu.

P: Jakie są twoje warunki płatności?

Odp .: Płatność <= 1000 USD, 100% z góry.Płatność> = 1000 USD, 30% T / T z góry, saldo przed wysyłką.
