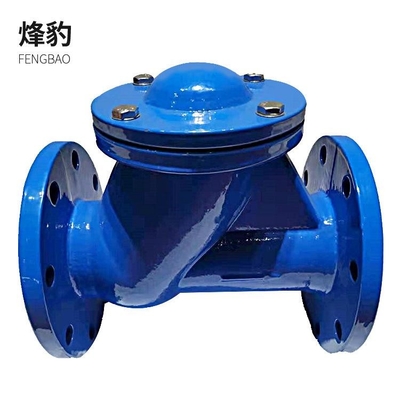

DIN3202-F6 DN300mm Pn10 Żeliwo sferoidalne Szary zwrotny zawór zwrotny z kołnierzem

Opis produktu

1. Klapowy zawór zwrotny: Tarcza klapy zwrotnej ma kształt tarczy i obraca się wokół wału kanału gniazda zaworu.Ponieważ przejście w zaworze jest opływowe, opór przepływu jest mniejszy niż w zaworze zwrotnym podnoszenia.Nadaje się do zastosowań o dużej średnicy z niskim natężeniem przepływu i rzadkimi zmianami przepływu, ale nie nadaje się do przepływu pulsacyjnego, a jego skuteczność uszczelniająca nie jest tak dobra jak w przypadku podnoszenia.Zawór zwrotny klapowy dzieli się na trzy typy: jednopłatowy, dwupłatowy i wielopłatowy.Te trzy formy są podzielone głównie ze względu na średnicę zaworu.
Cichy zawór zwrotny
Cichy zawór zwrotny
2. Zawór zwrotny podnoszenia: zawór zwrotny, którego dysk przesuwa się wzdłuż pionowej linii środkowej korpusu zaworu.Zawory zwrotne do podnoszenia mogą być instalowane tylko na rurociągach poziomych.W przypadku wysokociśnieniowych zaworów zwrotnych o małej średnicy tarcza może być wykonana z kulek..Kształt korpusu zaworu zwrotnego wzniosu jest taki sam jak zaworu kulowego (może być stosowany razem z zaworem kulowym), więc jego współczynnik oporu płynu jest większy.Jego struktura jest podobna do zaworu kulowego, a korpus zaworu i dysk są takie same jak zawór kulowy.Górna część dysku zaworu i dolna część pokrywy obrobione są tulejami prowadzącymi.Prowadnicę tarczy zaworu można swobodnie podnosić i opuszczać w prowadnicy prowadnicy zaworu.Gdy medium płynie w dół, dysk zaworu jest otwierany przez nacisk medium.Opada pionowo na gniazdo zaworu, aby zapobiec wstecznemu przepływowi medium.Kierunek kanałów wlotowych i wylotowych medium prostego zaworu zwrotnego wzniosu jest prostopadły do ​​kierunku kanału gniazda zaworu;Zawór zwrotny pionowego podnoszenia ma taki sam kierunek kanałów wlotowych i wylotowych medium jak kanał gniazda zaworu, a jego opór przepływu jest mniejszy niż w przypadku typu prostego.
3. Zawór zwrotny tarczowy: zawór zwrotny, w którym tarcza obraca się wokół wałka sworznia w gnieździe zaworu.Dyskowy zawór zwrotny ma prostą konstrukcję i może być instalowany tylko na rurociągach poziomych o słabych właściwościach uszczelniających.
4. Zawór zwrotny rurociągu: zawór, w którym dysk zaworu ślizga się wzdłuż osi korpusu zaworu.Zawór zwrotny rurociągu to nowy zawór.Jest mały, lekki i dobry w technologii przetwarzania.Jest to jeden z kierunków rozwoju zaworu zwrotnego.Jednak współczynnik oporu płynu jest nieco większy niż w przypadku klapy zwrotnej.
5. Zawór zwrotny kompresji: Ten rodzaj zaworu jest używany jako zawór do wody zasilającej kocioł i odcięcia pary.Posiada kompleksową funkcję zaworu zwrotnego podnoszenia i zaworu kulowego lub zaworu kątowego.
Ponadto istnieją pewne zawory zwrotne, które nie nadają się do instalacji wylotu pompy, takie jak zawór stopowy, typu sprężynowego, typu Y itp.


Materiał :
