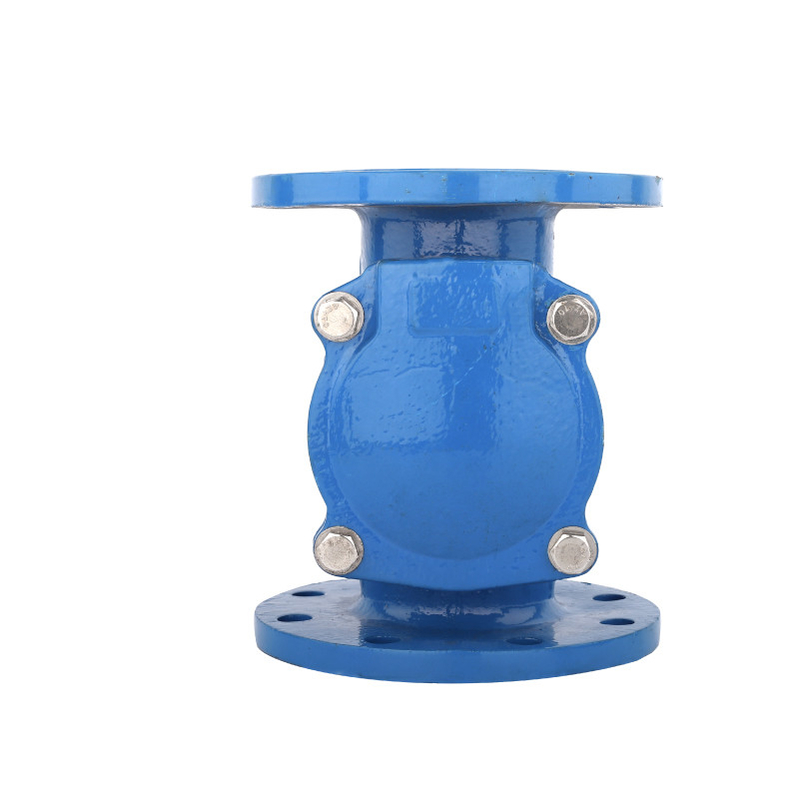

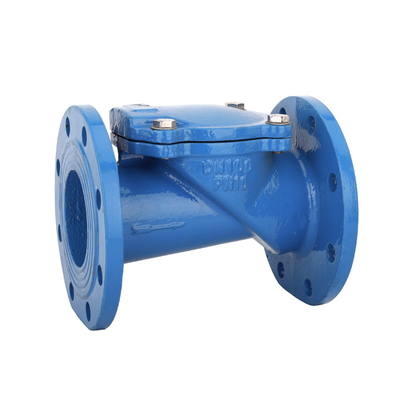

Cichy zawór zwrotny z żeliwa sferoidalnego do wody Pn10/16

Cichy zawór zwrotny składa się głównie z korpusu zaworu, gniazda zaworu, zmiany kierunku, tarczy yan, łożyska i sprężyny, a więc na głównych częściach, z wewnętrzną, opływową konstrukcją z niską stratą ciśnienia.Harmonogram otwierania/zamykania zaworu jest bardzo krótki, gdy pompa ma się zatrzymać, można go szybko wyłączyć, aby zapobiec ogromnemu odgłosowi uderzenia hydraulicznego, ma charakterystykę wyłączenia ciszy.Zawór ten jest używany głównie do zaopatrzenia w wodę i odprowadzania wody, ochrony przeciwpożarowej, system hvac może być zainstalowany w eksporcie pompy, aby zapobiec cofaniu się i uderzeniu wody w uszkodzeniu pompy.

Zasada doboru zaworu zwrotnego:

Zawór, który samoczynnie otwiera się lub zamyka pod wpływem przepływu i siły medium, aby zapobiec cofaniu się medium, nazywany jest zaworem zwrotnym.Zawór zwrotny należy do kategorii zaworów automatycznych, który jest stosowany głównie w rurociągach, w których medium przepływa w jednym kierunku i pozwala tylko na przepływ medium w jednym kierunku, aby zapobiec wypadkom.Zawór zwrotny to zawór, który automatycznie zapobiega cofaniu się płynu.Tarcza zaworu zwrotnego otwiera się pod działaniem ciśnienia płynu, a płyn przepływa od strony wlotowej do strony wylotowej.Gdy ciśnienie po stronie wlotowej jest niższe niż po stronie wylotowej, dysk zaworu automatycznie zamyka się pod wpływem różnicy ciśnień płynu, grawitacji i innych czynników, aby zapobiec cofaniu się płynu.

1. Zawór zwrotny jest ogólnie odpowiedni do czystych mediów i nie powinien być używany do mediów zawierających cząstki stałe i wysoką lepkość.
2. W przypadku zaworów zwrotnych niskiego ciśnienia poniżej DN50 mm należy stosować zawory motylkowe, zawory zwrotne pionowego podnoszenia i zawory zwrotne membranowe;w przypadku zaworów zwrotnych średniego i niskiego ciśnienia o średnicy DN powyżej 200mm i poniżej 1200mm należy stosować nieścieralne kuliste.Górny zawór zwrotny;w przypadku zaworów zwrotnych niskiego ciśnienia o DN większym niż 50 mm i mniejszym niż 2000 mm należy wybrać zawory zwrotne motylkowe i zawory zwrotne membranowe.
3. Membranowy zawór zwrotny nadaje się do rurociągów podatnych na uderzenia wodne.Membrana może dobrze wyeliminować uderzenie wodne spowodowane wstecznym przepływem medium, ale jest zwykle stosowana w rurociągach niskociśnieniowych i o normalnej temperaturze ze względu na ograniczenia temperatury i ciśnienia.
4. W przypadku rurociągów, które wymagają mniejszego uderzenia hydraulicznego lub nie wymagają uderzenia hydraulicznego w stanie zamkniętym, należy stosować wolnozamykające się klapy zwrotne i klapowe zawory zwrotne wolnozamykające.

parametr techniczny
